一、概述

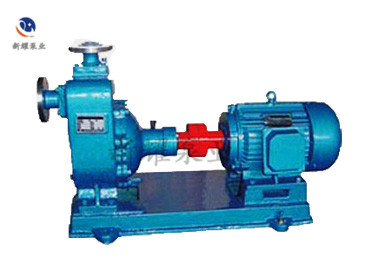

FMZ 型自吸泵是我公司結合國內外同類產品研制生產的一種單吸自吸式化工離心泵，該泵穩定性好，自吸速度快，適用于輸送溫度 0 度 -150 度，含固體顆粒小于 3 毫米腐蝕性介質。
　　 如輸送介質含 3 毫米以上顆?；蚶w維，可選用我公司生產的 ZW 系列無堵塞自吸泵。
　　 泵的性能范圍：流量為 1.6-400m3/h ，揚程為 5-125m 。上吸高度為 5 米以內。
　　 根據所輸送介質的不同， YZB 型無堵塞自吸式化工離心泵接觸液體部分的材料可選用鑄鐵、鑄鋼、 1Cr18Ni9Ti 、 1Cr18Ni12Mo2Ti 、 316 、 316L 、 Ti 等材料制造。
二、特點
FMZ 型耐溫耐腐自吸式化工離心泵主要由泵體、葉輪、泵蓋、軸、托架、機械密封、軸套等零件組成。
　　 該泵自吸效果好，真正實現 “ 一次引流，終生自吸 ” 。
FMZ 型自吸泵采用先進技術設計的過流部件，效率高、自吸時間短，而且無需用底閥，直接啟動，自動出水。
　　 泵的旋轉方向：自吸入端看為逆時旋轉。

三、泵的安裝
1 、泵的安裝是否合理，對泵的正常運行和使用壽命有很大的影響，所以安裝前必須仔細校正，不得草率，泵的外型及安裝尺寸說見 YZB 型自吸式化工離心泵外形安裝尺寸圖和表。
2 、泵的吸入口和出液管路必須另加支架，不得用泵作支撐。
3 、安裝地點應方便巡回檢查和維修。
4 、進、出口管路必須安裝閥門，以便檢修之用。
5 、安裝順序。
A 、將機組放在埋有地腳螺栓的基礎上，用小平儀校正機組，擰緊地腳螺母。
B 、用混凝土灌注底坐和地腳螺栓孔，待混凝土干固后，重新檢查泵軸水平度。
C 、接好進、出液管路，再次核對聯軸器同軸度，測量聯軸器外圓上、下、左、右、差異不得超過 0.1mm 兩聯軸器端面間隔轉動一周風不得超過 0.3mm 。
D 、接上并開通冷卻水。
E 、通過水泵上端灌液孔將泵內液體灌滿。
F 、點動電動機確保電動機轉向和泵規定的轉向一致。
四、起動、停止、拆卸和裝配
1 、起動
A ：開通冷卻水，用手轉動聯軸器，應無碰擦現象（以后起動無需再次灌液）
B 、起動電動機，同時將灌液孔蓋放松，不要擰緊，以利排氣，出液管上的閥門也同時少量開啟，待出水正常后擰緊灌涂孔蓋，再緩慢調節出涂管上的閥門到所需工況，啟動到出水一般需要 2-10 分鐘。
C 、應經常檢查泵軸承部位和電動機的升溫情況，軸承升溫不得超過 75 度。
D 、注意泵運轉時應無雜音，如出現異常情況應立即停車檢查。
2 、停車
A 、緩慢關閉出液管路門及各種儀表。
B 、切斷電源。
C 、停穩后，關閉冷卻水。
3 、拆卸
當泵出現異常情況需要檢修時，應按順序進行拆卸。
A ：拆開托架上的放油螺栓，放盡托架內的潤滑油。
B ：拆開托架與泵體上的螺母，取下泵體，左旋擰下葉輪螺母，取出葉輪和鍵。
C ：將泵蓋連同軸套，機械密封等從泵軸上取出。
D ：擰下密封壓蓋上的螺栓，取出密封壓蓋，機械密封動環和軸套。擰下密封箱和泵蓋的連接螺栓，取出機械密封靜環。
E ：拆開托架兩端的軸承端蓋，取出泵軸和軸承，再?gòu)谋幂S上取出軸承。
F ：如在拆卸中遇到困難，請與我公司聯系。
4 、裝配
　　裝配順序與拆卸順序相反。
五、性能范圍
流量 Q ： 3.2-280m 3 / 好
揚程 H ： 12-90m
汽蝕余量： 3.5-5.5m
配用功率： 1.5-90KW
